详细说明：
|

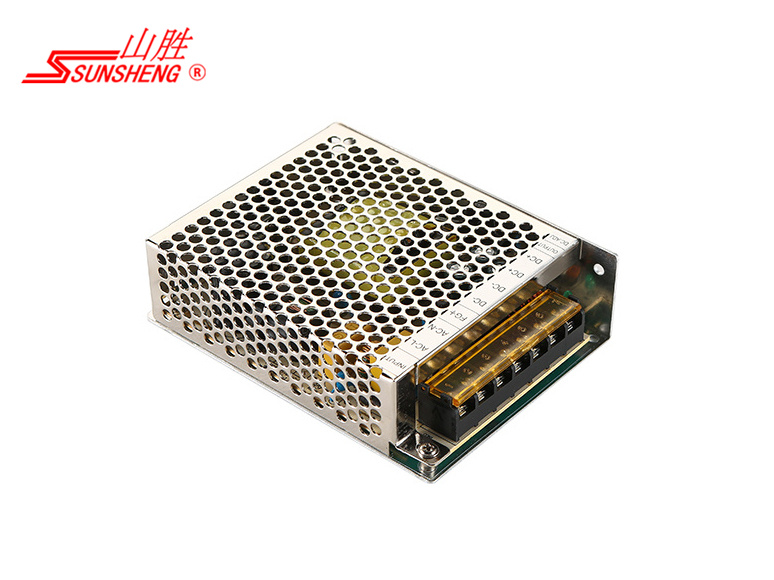

• 体积小，重量轻。 • 可靠性高，价格低。 • 电路输入电压范围宽。 • 变换效率高，工作温升低。 • 内置滤波电路，对外辐射干扰少。 • 具有基本保护电路，适应环境能力好。 • 4小时、100%全负载老化及全系列功能测试。 |
||||||||||
|
特性 型号 参数 |
SKGD- 050-1E |
SKGD- 050-1G |
SKGD- 050-1F |
SKGD- 050-1A |
SKGD- 050-1H |
SKGD- 050-1K |
SKGD- 050-1I |
SKGD- 050-1B |
SKGD- 050-1J |
SKGD- 050-1C |
|
额定输出电压 |
DC 3.3V |
DC 5V |
DC 7.5V |
DC 10V |
DC 12V |
DC 15V |
DC 18V |
DC 24V |
DC 36V |
DC 48V |
|
输出接口位置 |
七位10.0-M4接线端口标示OUTPUT:DC+；DC- |
|||||||||
|
输出电压范围 |
整定误差：<±2%；可调范围：±10% |
|||||||||
|
额定输出电流 |
0～15A |
0～10A |
0～7A |
0～5A |
0～4.5A |
0～3.5A |
0～3A |
0～2.2A |
0～1.5A |
0～1.2A |
|
输出电压纹波 |
Vnor<0.1%Uout ；Vp-p100Hz<0.5%Uout；Vp-pmax<1%Uout |
|||||||||
|
Li ; Lo调整率 |
Line:±0.5%；Load:±0.5% |
|||||||||
|
综合稳压精度 |
±1% |
|||||||||
|
额定输出功率 |
≈49W |
≈50W |
≈50W |
≈50W |
≈52W |
≈52W |
≈53W |
≈53W |
≈54W |
≈55W |
|
额定工作效率 |
≈73% |
≈75% |
≈78% |
≈80% |
≈82% |
≈83% |
≈84% |
≈84% |
≈85% |
≈85% |
|
额定输入电压 |
额定电压：AC85~265V，动作电压：AC75~280V。接口位置：七位10.0-M4接线端口标示INPUT:AC-L，AC-N，FG |
|||||||||
|
额定输入电流 |
额定电流：AC300mA~950mA，电流范围AC270mA～1100mA |
|||||||||
|
交流输入频率 |
额定交流电压频率范围47～63Hz，正弦波 |
|||||||||
|
输入冲击电流 |
工作通电瞬间对供电电网的冲击浪涌电流：开机冷启动最 大值为20A/10mS |
|||||||||
|
输入过压保护 |
输入允许范围AC0～280V；过压保护点AC300V±5V，电源进入不可恢复停机状态 |
|||||||||
|
输出过载保护 |
过载保护点约为额定输出功率的120%，保护为限功率降电压方式；短路保护为在线掉电压方式，可自动恢复工作 |
|||||||||
|
输出过压保护 |
过压保护点约为额定输出电压的130%，保护为在线掉电压停机方式，恢复需重置输入 |
|||||||||
|
工作过热保护 |
过热保护为外壳温度高于约85±3℃，保护为在线掉电压停机方式；自动恢复工作为外壳温度低于约65±3℃ |
|||||||||
|
多机串并功能 |
允许同系列电源实行多机串、并联使用（并联使用不均流） |
|||||||||
|
电源时间参数 |
预备时间（SETUP TIME）≈200mS；稳定时间（RISE TIME）≈50mS；维持时间（HOLD UP TIME）≈20mS |
|||||||||
|
隔离电压参数 |
[输入端-输出端：AC1.5KV、输入端-外壳：AC1.5KV、输出端-外壳：AC0.5KV] 50Hz 加电1min：漏电流<5mA |
|||||||||
|
工作温度参数 |
工作温飘系数约为±0.03[%/℃]；绝对温升系数约为0.3±10%[℃/W]；工作输出为额定功率时,机身绝对温升为20℃±5℃ |
|||||||||
|
环境条件参数 |
储存环境：－20℃～＋85℃；10%～95%RH.。工作环境：－10℃～＋50℃；20%～90%RH.。(视使用环境和功率而不同) |
|||||||||
|
工作散热方式 |
设计为连续工作制式，自然冷却散热（使用环境及安装位置差异影响功率使用量） |
|||||||||
|
外观安装尺寸 |
规格尺寸：L130×W98×H37mm3；最 大尺寸：L130×W100×H38mm3；安装尺寸：L56×W24(33)mm2，L149×W10mm2 |
|||||||||
|
净重量及外色 |
共重约430g；底壳为2mm厚铝质，沙氧表面处理黑色；盖壳为0.8mm厚铁质，电塑表面处理黑色 |
|||||||||
|
设计标准依据 |
国标GB-4943；GB-9254 |
|||||||||
|
注：1）上述检测指标均在下述条件下测得：输入额定电压及输出额定负载范围内，环境为 25℃、85%RH．，周围无风动状态下 2） 输出直流电压纹波检测：用一根长为30cm 截面 1mm2一端接有0.1μF及0.47μF电容的平行绞绕线旁路在检测点，分别检测100Hz 主频纹波最 大峰峰值Vp-p100Hz及综合纹波最 大峰峰值Vp-pmax。 3）Li电压调整率：负载为额定值时，输入电压在额定范围内变动；Lo负载调整率：输入为额定电压值时，负载从零至额定值变动。 |
||||||||||
