详细说明：
|
• 体积小，重量轻。 • 可靠性高，价格低。 • 电路输入电压范围宽。 • 变换效率高，工作温升低。 • 内置滤波电路，对外辐射干扰少。 • 具有基本保护电路，适应环境能力好。 • 4小时、100%全负载老化及全系列功能测试。 |
||
|
特性 型号 参数 |

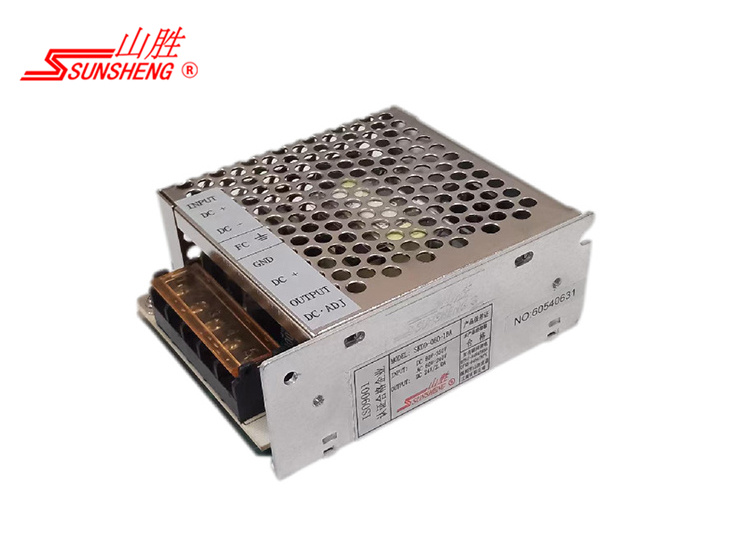

SKDD-060-1BA |
SKDQ-060-1B |
|
额定输出电压 |
DC 24V |
DC 24V |
|
输出接口位置 |
5位9.5-M4接线端口标示OUTPUT:DC+；DC- |
|
|
输出电压范围 |
整定误差：<±2%；可调范围：±10% |
|
|
额定输出电流 |
0～2A |
0～2.5A |
|
输出电压纹波 |
Vp-p100Hz<50mV；Vp-pmax<200mV |
|
|
Li ; Lo调整率 |
Line:±0.5%；Load:±0.5% |
|
|
综合稳压精度 |
±1% |
|
|
额定输出功率 |
≈60W |
|
|
额定工作效率 |
≈80% |
|
|
额定输入电压 |
额定电压：DC80-350V/AC60-240V。接口位置：五位9.5-M4接线端口标示INPUT:DC+，DC-，FG |
额定电压：DC50-200V。接口位置：五位9.5-M4接线端口标示INPUT:DC+，DC-，FG |
|
额定输入电流 |
额定电流：DC0.8A（DC48V），电流范围DC0.6-1.2A |
|
|
交流输入频率 |
额定交流电压频率范围47～63Hz，正弦波 |
|
|
输入冲击电流 |
工作通电瞬间对供电电网的冲击浪涌电流：开机冷启动最 大值为20A/10mS |
|
|
输入过压保护 |
输入允许范围AC0～280V；过压保护点AC300V±5V，电源进入不可恢复停机状态 |
输入允许范围DC 0～280V；过压保护点DC 300V±5V，电源进入不可恢复停机状态 |
|
输出过载保护 |
过载保护点约为额定输出功率的120%，保护为限功率降电压方式；短路保护为在线掉电压方式，可自动恢复工作 |
|
|
输出过压保护 |
------ |
|
|
工作过热保护 |
------ |
|
|
多机串并功能 |
允许同系列电源实行多机串、并联使用（并联使用不均流） |
|
|
电源时间参数 |
预备时间（SETUP TIME）≈200mS；稳定时间（RISE TIME）≈50mS；维持时间（HOLD UP TIME）≈20mS |
|
|
隔离电压参数 |
[输入端-输出端：AC1.5KV、输入端-外壳：AC1.5KV、输出端-外壳：AC0.5KV] 50Hz 加电1min：漏电流<5mA |
|
|
工作温度参数 |
工作温飘系数约为±0.05[%/℃]；绝对温升系数约为0.4±10%[℃/W]；工作输出为额定功率时，机身绝对温升为20℃±5℃ |
|
|
环境条件参数 |
储存环境：－20℃～＋85℃；10%～95%RH.。工作环境：－10℃～＋50℃；20%～90%RH.。(视使用环境和功率而不同) |
|
|
工作散热方式 |
设计为连续工作制式，自然冷却散热（使用环境及安装位置差异影响功率使用量） |
|
|
外观安装尺寸 |
规格尺寸：L100×W83×H37mm3；最 大尺寸：L100×W85×H38mm3；安装尺寸：L56×W24(33)mm2，L121×W0mm2 |
|
|
净重量及外色 |
共重约350g；底壳为1.5mm厚铝质，抛光氧化表面处理银亮色；盖壳为0.6mm厚铁质，镀镍表面处理应银亮色 |
|
|
设计标准依据 |
国标GB-4943；GB-9254 |
|
|
注：1）上述检测指标均在下述条件下测得：输入额定电压及输出额定负载范围内，环境为 25℃、85%RH．，周围无风动状态下 2） 输出直流电压纹波检测：用一根长为30cm 截面 1mm2一端接有0.1μF及0.47μF电容的平行绞绕线旁路在检测点，分别检测100Hz 主频纹波最 大峰峰值Vp-p100Hz及综合纹波最 大峰峰值Vp-pmax。 3）Li电压调整率：负载为额定值时，输入电压在额定范围内变动；Lo负载调整率：输入为额定电压值时，负载从零至额定值变动。 |
||
