详细说明：
|
• 体积小，重量轻。 • 可靠性高，价格低。 • 电路输入电压范围宽。 • 变换效率高，工作温升低。 • 内置滤波电路，对外辐射干扰少。 • 具有基本保护电路，适应环境能力好。 • 4小时、100%全负载老化及全系列功能测试。 |
||
|
特性 型号 参数 |
SBBA-030-2G |
|
|
额定输出电压 |
DC1 +5V |
DC2 12V |
|
输出接口位置 |
黑色P=8.5MM六位接线座分别标示DC2 COM DC1 |
|
|
输出电压范围 |
整定误差＜±5% |
整定误差＜±10% |
|
额定输出电流 |
额定电流3A 电流范围0.1 ---3A |
额定电流1.5A 电流范围0---1.5A |
|
输出电压纹波 |
Vnor＜20mv Vp_p100Hz＜50mv VP-Pmax＜100mv |
Vnor＜50mv Vp_p100Hz＜100mv VP-Pmax＜120mv |
|
Li ; Lo调整率 |
Line: ±0.5% Load: ±4% |
Line: ±0.5% Load: ±8% |
|
综合稳压精度 |
±5% |
±10% |
|
额定输出功率 |
30W |
|
|
额定工作效率 |
≈80%（输出功率为额定值，AC220V） |
|
|
额定输入电压 |
输入范围：AC220±15%V；额定电压：AC220V。接口位置：三位带盖插座标示FG ,AC-L，AC-N |
|
|
额定输入电流 |
额定电流：AC0.4A（AC220V），电流范围AC0.3～0.5A |
|
|
交流输入频率 |
额定交流电压频率范围47～63Hz，正弦波 |
|
|
输入冲击电流 |
工作通电瞬间对供电电网的冲击电流：开机冷启动最 大值为20A/10mS |
|
|
输入过压保护 |
输入允许范围AC0～280V；过压保护点AC300V±5V，电源进入不可恢复停机状态 |
|
|
输出过载保护 |
过载保护点约为额定输出功率的110%~180%；过载保护为在线限功率降电压方式. |
|
|
电源时间参数 |
预备时间（SETUP TIME）≈200mS；稳定时间（RISE TIME）≈50mS；维持时间（HOLD UP TIME）≈20mS |
|
|
抗电强度参数 |
[输入端-输出端：AC1.5KV；输入端-FG：AC1.5KV] 漏电流<5mA 50Hz 1min. |
|
|
工作温度参数 |
工作温飘系数约为±0.03[%/℃]；绝对温升系数约为0.50[℃/W]；工作输出为额定功率时机身绝对温升为30℃±5℃ |
|
|
环境条件参数 |
储存环境：－20℃～＋85℃；10%～95%RH.。工作环境：－10℃～＋50℃；20%～90%RH.。(视使用环境和功率而不同) |
|
|
工作散热方式 |
设计为连续工作制式，自冷助散热.(使用环境及安装位置差异影响功率使用量及寿命) |
|
|
外观安装尺寸 |
见附页安装尺寸图 |
|
|
净重量及外色 |
共重100g； |
|
|
认证安全规格 |
国标GB-4943；GB-9254 |
|
|
注：1）上述检测指标均在下述条件下测得：输入额定电压及输出额定负载范围内，环境为 25℃、85%RH．，周围无风动状态下 2） 输出直流电压纹波检测：用一根长为30cm 截面 1m㎡一端接有0.1μF及0.47μF电容的平行绞绕线旁路在检测点，分别检测100Hz 主频纹波最 大峰峰值Vp-p100Hz及综合纹波最 大峰峰值Vp-pmax。 3）Li电压调整率：负载为额定值时，输入电压在额定范围内变动；Lo负载调整率：输入为额定电压值时，负载从零至额定值变动。 |
||

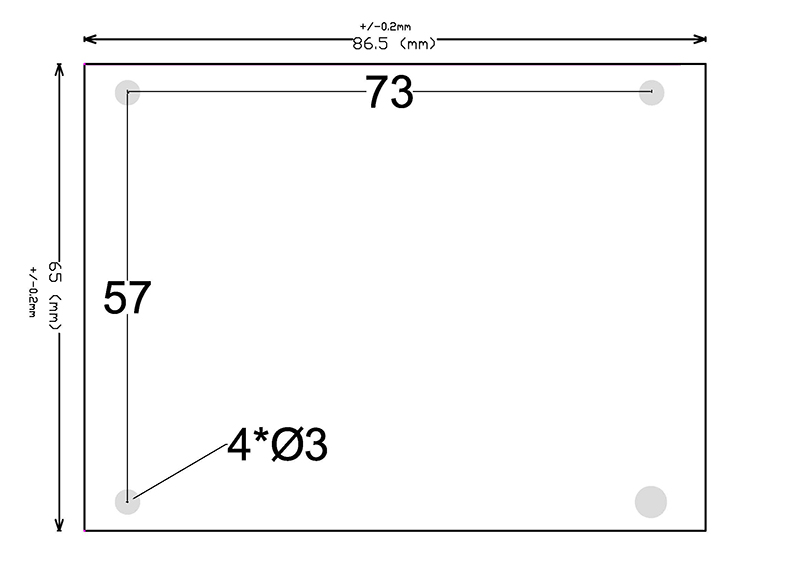

安装尺寸图：
