详细说明：
|
• 体积小，重量轻。 • 可靠性高，价格低。 • 电路输入电压范围宽。 • 变换效率高，工作温升低。 • 内置滤波电路，对外辐射干扰少。 • 具有基本保护电路，适应环境能力好。 • 4小时、100%全负载老化及全系列功能测试。 |
|||
|
特性 型号 参数 |

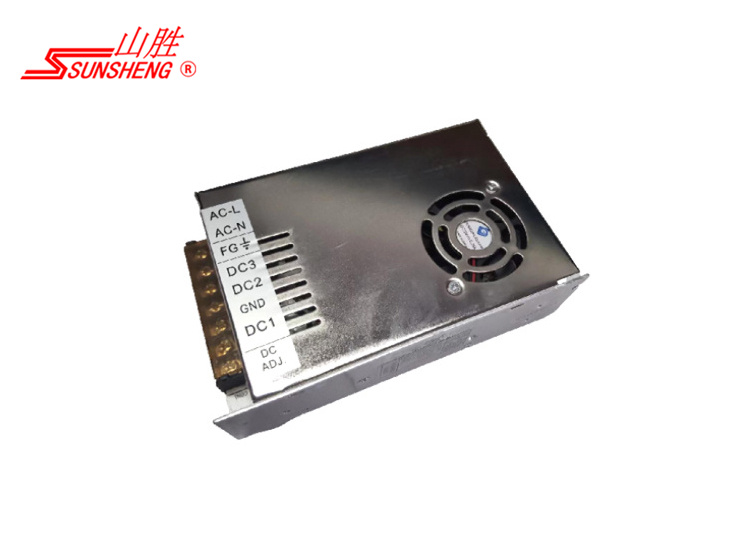

STEA-150-3H |
||
|
输出接口位置 |
七位9.5-7P接线端口标示OUTPUT:+5V，+12V，GND，+24V |
||
|
额定输出电压 |
DC1：+24V |
DC2：+12V |
DC3：+5V |
|
输出电压范围 |
整定误差＜±5% |
整定误差＜±5% |
整定误差＜±5% |
|
额定输出电流 |
额定电流5A 电流范围0---5A |
额定电流1.5A 电流范围0---1.5A |
额定电流3A 电流范围0---3A |
|
输出电压纹波 |
Vnor＜100mv Vp_p100Hz＜80mv VP-Pmax＜240mv |
Vnor＜100mv Vp_p100Hz＜80mv VP-Pmax＜120mv |
Vnor＜50mv Vp_p100Hz＜80mv VP-Pmax＜50mv |
|
Li ; Lo调整率 |
Line: ±0.5%, Load: ±3% |
Line: ±0.5%, Load: ±3% |
Line: ±0.5%, Load: ±3% |
|
综合稳压精度 |
±3% |
±5% |
±5% |
|
额定输出功率 |
150W |
||
|
额定工作效率 |
≈80% |
||
|
额定输入电压 |
额定电压：AC220V±15%，动作电压：AC220V±30%。接口位置：七位9.5-7位接线端口标示INPUT:AC-L，AC-N，FG |
||
|
额定输入电流 |
额定电流：AC1.0A，电流范围AC0.6A～1.5A |
||
|
交流输入频率 |
额定交流电压频率范围47～63Hz，正弦波 |
||
|
输入冲击电流 |
工作通电瞬间对供电电网的冲击浪涌电流：开机冷启动最 大值为20A/10mS |
||
|
输入电压保护 |
额定民压220V±15%接口位置 |
||
|
输出过载保护 |
过载保护点约为额定输出电流的120%，保护为限电流降电压方式；短路保护为在线掉电压停机方式，恢复需重置输入 |
||
|
输出欠压保护 |
欠压保护点约AC150V±5V,电源进入可恢复(重置输入)停机状态,过压保护点AC300V±5V,电源进入不可恢复停机状态 |
||
|
工作过热保护 |
------ |
||
|
多机串并功能 |
允许同系列电源实行多机串联使用 |
||
|
电源时间参数 |
预备时间（SETUP TIME）≈200mS；稳定时间（RISE TIME）≈50mS；维持时间（HOLD UP TIME）≈20mS |
||
|
隔离电压参数 |
[输入端-输出端：AC1.5KV、输入端-外壳：AC1.5KV、输出端-外壳：AC0.5KV] 50Hz 加电1min：漏电流<5mA |
||
|
工作温度参数 |
工作温飘系数约为±0.03[%/℃]；绝对温升系数约为0.3[℃/W]；工作输出为额定功率时，机身绝对温升为25℃±5℃ |
||
|
环境条件参数 |
储存环境：－20℃～＋85℃；10%～95%RH.。工作环境：－10℃～＋50℃；20%～90%RH.。(视使用环境和功率而不同) |
||
|
工作散热方式 |
设计为连续工作制式，自然冷却散热（使用环境及安装位置差异影响功率使用量） |
||
|
外观安装尺寸 |
规格尺寸：L159×W98×H47mm3；最 大尺寸：L160×W100×H48mm3；安装尺寸：L150×W85(33)mm2，L149×W10mm2 |
||
|
净重量及外色 |
共重约500g；底壳为2mm厚铝质，氧化表面处理银色；盖壳为0.8mm厚铁质，电塑表面处理银色 |
||
|
设计标准依据 |
国标GB-4943；GB-9254 |
||
|
注：1）上述检测指标均在下述条件下测得：输入额定电压及输出额定负载范围内，环境为 25℃、85%RH．，周围无风动状态下 2） 输出直流电压纹波检测：用一根长为30cm 截面 1mm2一端接有0.1μF及0.47μF电容的平行绞绕线旁路在检测点，分别检测100Hz 主频纹波最 大峰峰值Vp-p100Hz及综合纹波最 大峰峰值Vp-pmax。 3）Li电压调整率：负载为额定值时，输入电压在额定范围内变动；Lo负载调整率：输入为额定电压值时，负载从零至额定值变动。 |
|||
