详细说明：
|
• 体积小，重量轻。 • 可靠性高，价格低。 • 电路输入电压范围宽。 • 变换效率高，工作温升低。 • 内置滤波电路，对外辐射干扰少。 • 具有基本保护电路，适应环境能力好。 • 4小时、100%全负载老化及全系列功能测试。 |
||||
|
特性 型号 参数 |

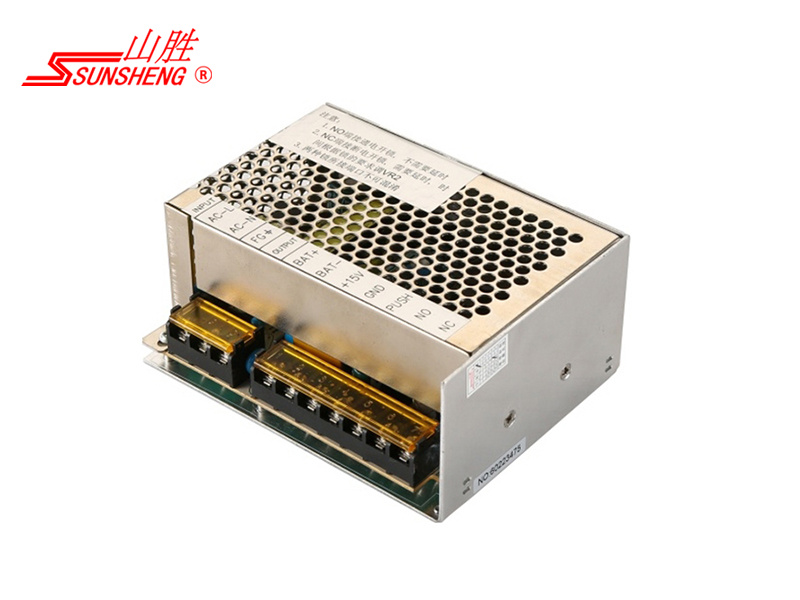

SADM-060-KH |
|||
|
额定输出电压 |
DC +15V |
NO/NC+12V |
BAT +13.8V |
|
|
输出接口位置 |
七位P=9.5mm接线座分别标示;BAT+,BAT- +15V,GND,PUSH,NO,NC |
|||
|
输出电压范围 |
整定误差：±0.5V |
整定误差：±0.5V； |
整定误差：±0.5V； |
|
|
额定输出电流 |
3.5A |
1A |
0.5A |
|
|
负载电流范围 |
0.5～3.5A ( MAX=5A ) |
0～1A ( MAX=2A ) |
0.2～0.5A ( MAX=0.5A ) |
|
|
输出电压纹波 |
Vp-pmax<150 mV |
Vp-pmax<120 mV |
Vp-pmax<180 mV |
|
|
Li ; Lo调整率 |
Line:±0.5%；Load:±0.5% |
Line:±0.5%；Load:±0.5% |
Line:±1%；Load:±15%(BAT±3%) |
|
|
综合稳压精度 |
±2.5% |
±3% |
±16%(BAT±4%) |
|
|
额定输出功率 |
67W |
|||
|
额定工作效率 |
≥75%（输出功率为额定值） |
|||
|
额定输入电压 |
动作电压：AC176V-264V额定电压：AC220V接口位置：三位带盖插座标示AC-L，AC-N，FG |
|||
|
额定输入电流 |
额定电流：AC0.6A，电流范围AC0.2～1A |
|||
|
交流输入频率 |
额定交流电压频率范围47～63Hz，正弦波 |
|||
|
输入冲击电流 |
工作通电瞬间对供电电网的冲击电流：开机冷启动最 大值为60A/10mS |
|||
|
输出过载保护 |
过载保护点约为额定输出功率的120%~220%；过载保护为在线限功率降电压方式；短路保护为在线限功率方式 |
|||
|
UPS电池管理功能 |
需外接蓄电池（容量3~6AH）作后备供电，交流供电停止时系统自动转换成后备供电，系统转换≤50mS，交流供电正常时自动转为交流供电及对电池管理 |
|||
|
具有对外接蓄电池（3~6AH）进行浮充电功能，电池对负载放电具有欠压10V±0.6V、短路保护功能可自动复位.备电后电池短路保护需重起， |
||||
|
电源时间参数 |
预备时间（SETUP TIME）≈200mS；稳定时间（RISE TIME）≈50mS；维持时间（HOLD UP TIME）≈20mS |
|||
|
抗电强度参数 |
输入端-输出端：>AC1.5KV；输入端-外壳：>AC1.5KV；输出端-外壳：>AC0.5KV 漏电流<5mA 50Hz 1min. |
|||
|
工作温度参数 |
工作温飘系数约为±0.03[%/℃]；绝对温升系数约为0.50[℃/W]；工作输出为额定功率时机身绝对温升为25℃±5℃ |
|||
|
环境条件参数 |
储存环境：－20℃～＋85℃；10%～95%RH.。工作环境：－10℃～＋50℃；20%～90%RH.。(视使用环境和功率而不同) |
|||
|
工作散热方式 |
设计为连续工作制式，自冷助散热.（使用环境及安装位置差异影响功率使用量及寿命） |
|||
|
外观安装尺寸 |
规格尺寸：L130×W98×H50mm3；安装尺寸：L52×W31mm2，L125×W0mm2 |
|||
|
净重量及外色 |
共重约416g；底壳为1.2mm厚铝质，沙氧表面处理银色；盖壳为0.5mm厚铁质，电塑表面处理银色 |
|||
|
认证安全规格 |
国标GB-4943 |
|||
|
注：1）上述检测指标均在下述条件下测得：输入额定电压及输出额定负载范围内，环境为 25℃、85%RH．，周围无风动状态下 2） 输出直流电压纹波检测：用一根长为30cm 截面 1m㎡一端接有0.1μF及0.47μF电容的平行绞绕线旁路在检测点，分别检测100Hz 主频纹波最 大峰峰值Vp-p100Hz及综合纹波最 大峰峰值Vp-pmax。 3）Li电压调整率：负载为额定值时，输入电压在额定范围内变动；Lo负载调整率：输入为额定电压值时，负载从零至额定值变动。 |
||||
