详细说明：
|
• 体积小，重量轻。 • 可靠性高，价格低。 • 电路输入电压范围宽。 • 变换效率高，工作温升低。 • 内置滤波电路，对外辐射干扰少。 • 具有基本保护电路，适应环境能力好。 • 4小时、100%全负载老化及全系列功能测试。 |
|
|
特性 型号 参数 |

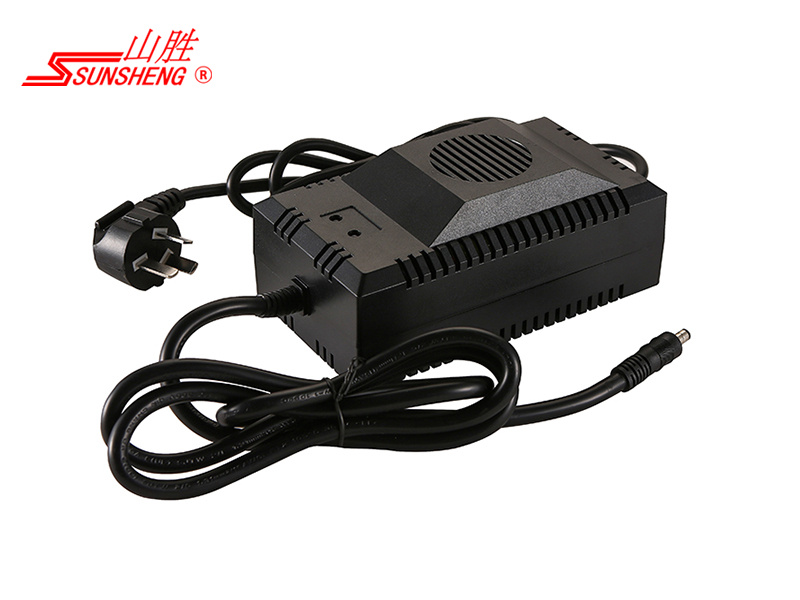

S240S125A4 |
|
额定输出电压 |
DC +24V |
|
输出接口位置 |
UL16AWG-L=1.2M-DC头5.5*2.5*10直头阳叉SJTW 2C 1.31平方毫米 |
|
输出电压范围 |
整定误差：24V±5% |
|
额定输出电流 |
12.5A |
|
负载电流范围 |
0～12.5A( MAX=12.5A) |
|
输出电压纹波 |
Vp-p100Hz<100mV；Vp-pmax<240 mV |
|
Li ; Lo调整率 |
Line:±0.5%；Load:±0.5% |
|
综合稳压精度 |
±5% |
|
额定输出功率 |
300W |
|
额定工作效率 |
≈80%（输出功率为额定值，AC176V） |
|
额定输入电压 |
输入范围：AC176-264V；额定电压：AC176-264V V。接口位置：品字三芯-10A250V- L=1.2M |
|
额定输入电流 |
额定电流：AC3.0A/AC220V），电流范围AC0.05～3.0A |
|
交流输入频率 |
额定交流电压频率范围50/60Hz，正弦波 |
|
输入冲击电流 |
工作通电瞬间对供电电网的冲击电流：开机冷启动最 大值为20A/10mS |
|
输出过载保护 |
过载保护点约为额定输出功率的110%~180%过载保护为在线限功率降电压方式. |
|
电源时间参数 |
预备时间（SETUP TIME）≈200mS；稳定时间（RISE TIME）≈50mS；维持时间（HOLD UP TIME）≈20mS |
|
抗电强度参数 |
[输入端-输出端：AC3KV； 漏电流<5mA 50Hz 1min. |
|
工作温度参数 |
工作温飘系数约为±0.03[%/℃]；绝对温升系数约为0.50[℃/W]；工作输出为额定功率时机身绝对温升为30℃±5℃ |
|
环境条件参数 |
储存环境：－20℃～＋85℃；10%～95%RH.。工作环境：－10℃～＋50℃；20%～90%RH.。(视使用环境和功率而不同) |
|
工作散热方式 |
设计为连续工作制式，风冷散热（使用环境及安装位置差异影响功率使用量） |
|
外观安装尺寸 |
规格尺寸：L160×W90×H65mm 3 |
|
净重量及外色 |
共重740克；表面黑色 |
|
认证安全规格 |
CCC |
|
注：1）上述检测指标均在下述条件下测得：输入额定电压及输出额定负载范围内，环境为 25℃、85%RH．，周围无风动状态下 2） 输出直流电压纹波检测：用一根长为30cm 截面 1m㎡一端接有0.1μF及0.47μF电容的平行绞绕线旁路在检测点，分别检测100Hz 主频纹波最 大峰峰值Vp-p100Hz及综合纹波最 大峰峰值Vp-pmax。 3）Li电压调整率：负载为额定值时，输入电压在额定范围内变动；Lo负载调整率：输入为额定电压值时，负载从零至额定值变动。 |
|
