详细说明：
|
• 体积小，重量轻。 • 可靠性高，价格低。 • 电路输入电压范围宽。 • 变换效率高，工作温升低。 • 内置滤波电路，对外辐射干扰少。 • 具有基本保护电路，适应环境能力好。 • 4小时、100%全负载老化及全系列功能测试。 |
|
|
特性 型号 参数 |

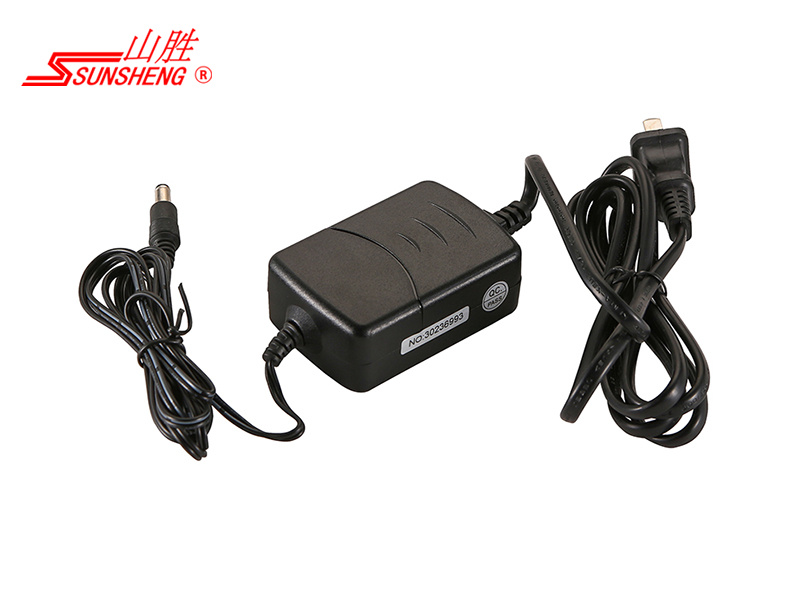

SF2D-010-1H |
|
额定输出电压 |
DC:+12V |
|
输出接口位置 |
DC头5.5×2.1，线长为1.0米, 插头内正外负(可变) |
|
输出电压 |
DC：(12-0.4)V-(12+0.4)V |
|
额定输出电流 |
DC:1.2A |
|
负载电流范围 |
DC:0A~1.2A |
|
输出电压纹波 |
VP-P100Hz≤100mV,VP-Pmax≤250mV |
|
Li 调整率 |
Line≤±1% |
|
Lo调整率 |
load≤±2% |
|
综合稳压精度 |
±3% |
|
额定输出功率 |
14.4W |
|
额定工作效率 |
大于70%(额定输出功率时) |
|
额定输入电压 |
AC187~253V, 标准三芯输入插座AC-L，AC-N，FG |
|
额定输入电流 |
额定电流：AC0.14A(AC220V)，电流范围AC(0.12A～0.17A) |
|
交流输入频率 |
额定交流电压频率范围47～63Hz，正弦波 |
|
输入冲击电流 |
工作通电瞬间对供电电网的冲击电流：开机冷启动最 大值为30A/10mS |
|
输出过载保护 |
过载保护点约为额定输出功率的110%~150%,过载保护为在线降电压间歇停机方式,短路保护为在线间歇停机方式 |
|
电源时间参数 |
预备时间（SETUP TIME）≈ 200 mS；稳定时间（RISE TIME）≈ 50 mS；维持时间（HOLD UP TIME）≈ 20 mS |
|
抗电强度参数 |
输入端-输出端：AC1.5KV;输入端-外壳（FG）：AC1.5KV;输出端-外壳（FG）：0.5KV;50Hz加电1min,漏电流<5mA |
|
工作温度参数 |
工作温度系数约为±0.03[%/℃],绝对温升系数为0.6[℃/W],额定输出绝对温升小于30℃ |
|
环境条件参数 |
储存环境:-20℃~+85℃;10%~95%RH,工作环境:-10℃~+40℃, 20%~90%RH |
|
工作散热方式 |
连续工作制式,机身自然冷却散热 (使用环境及安装位置差异影响功率使用量及寿命) |
|
外观安装尺寸 |
最 大尺寸:L81×W50×H27mm3 |
|
净重量及外色 |
净重约为147g |
|
设计标准依据 |
GB-4943、GB-9254、GB17625.1、UL60950、EN55022、EN61000 |
|
可靠性要求 |
40℃环境下，输入AC187V，AC220V，AC253V额定负载均老化4小时，绝对温升小于30℃。 |
