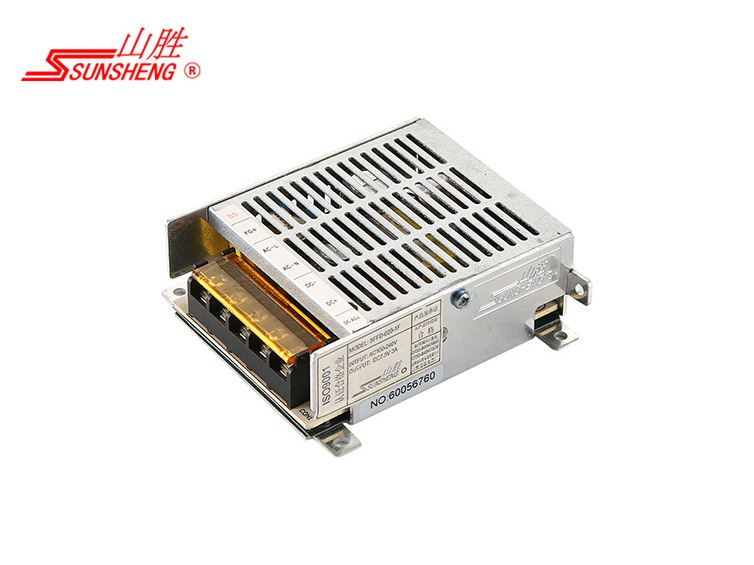

FF型 20W 系列

• 体积小，重量轻。

• 可靠性高，价格低。

• 电路输入电压范围宽。

• 变换效率高，工作温升低。

• 内置滤波电路，对外辐射干扰少。

• 具有基本保护电路，适应环境能力好。

• 4小时、100%全负载老化及全系列功能测试。

特性

型号

参数

SFFD-

020-1E

SFFD-

020-1G

SFFD-

020-1F

SFFD-

020-1A

SFFD-

020-1H

SFFD-

020-1K

SFFD-

020-1I

SFFD-

020-1B

SFFD-

020-1J

SFFD-

020-1C

额定输出电压

DC 3V

DC 5V

DC 7.5V

DC 10V

DC 12V

DC 15V

DC 18V

DC 24V

DC 36V

DC 48V

输出接口位置

五位5.0-M4接线端口标示DC+；DC-

输出电压范围

整定误差：±2%；可调范围：±10%

额定输出电流

0～6A

0～4A

0～3A

0～2.2A

0～2A

0～1.4A

0～1.2A

0～1A

0～0.6A

0～0.5A

输出电压纹波

Vnor<0.1%Uout ；Vp-p100Hz<0.5%Uout；Vp-pmax<1%Uout

Li ; Lo调整率

Line:±0.5%；LoAD:±0.5%

综合稳压精度

±1%

额定输出功率

≈18W

≈20W

≈22W

≈22W

≈24W

≈22W

≈22W

≈24W

≈24W

≈24W

额定工作效率

≈72%

≈75%

≈76%

≈78%

≈79%

≈79%

≈81%

≈82%

≈83%

≈86%

额定输入电压

额定电压：AC85～265V或DC120～380V，动作电压：AC76～280V。接口位置：五位5.0-M4接口标示AC-L，AC-N，FG

额定输入电流

额定电流：AC130mA(AC220V)/ AC260mA(AC110V)，电流范围AC100mA～300mA

交流输入频率

额定交流电压频率范围47～63Hz，正弦波

输入冲击电流

工作通电瞬间对供电电网的冲击涌浪电流：开机冷启动最 大值为20A/10mS

输入过压保护

         输入允许范围AC0～280V；过压保护点AC300V±5V，电源进入不可恢复停机状态

输出过载保护

过载保护点约为额定输出功率的120%；过载保护为限功率掉电压方式；短路保护为输出限功率方式

输出过压保护

------

工作过热保护

保护点设定为外壳温度高于＋85℃±3℃；自动恢复工作设定为外壳温度低于＋65℃±3℃；过热保护为掉电压方式

多机串并功能

允许同系列电源实行多机串联、并联使用（并联使用不均流）

电源时间参数

预备时间（SETUP TIME）≈200mS；稳定时间（RISE TIME）≈50mS；维持时间（HOLD UP TIME）≈20mS

隔离电压参数

[输入端-输出端：AC1.5KV、输入端-外壳：AC1.5KV、输出端-外壳：AC0.5KV]  50Hz  加电1min：漏电流<5mA

工作温度参数

工作温飘系数约为±0.05[%/℃]；绝对温升系数约为1.0[℃/W]；工作输出为额定功率时机身绝对温升为25℃±5℃

环境条件参数

储存环境：－20℃～＋85℃；10%～95%RH.。工作环境：－10℃～＋50℃；20%～90%RH.。(视使用环境和功率而不同)

工作散热方式

连续工作制式，机身自然冷却散热（使用环境及安装位置差异影响功率使用量）

外观安装尺寸

规格尺寸：L88×W70×H32mm3；最 大尺寸：L90×W85×H32mm3；安装尺寸：底面L78×W75m2，侧面 L78×W0mm2

净重量及外色

共重180g；底壳为1.5mm厚铝质，沙氧表面处理黑色；盖壳为0.7mm厚铁质，电塑表面处理黑色

设计标准依据

国标GB-4943；GB-9254

注：1）上述检测指标均在下述条件下测得：输入额定电压及输出额定负载范围内，环境为 25℃、85%RH．，周围无风动状态下

       2） 输出直流电压纹波检测：用一根长为30cm 截面 1m㎡一端接有0.1μF及0.47μF电容的平行绞绕线旁路在检测点，分别检测100Hz

       主频纹波最 大峰峰值Vp-p100Hz及综合纹波最 大峰峰值Vp-pmax。

       3）Li电压调整率：负载为额定值时，输入电压在额定范围内变动；Lo负载调整率：输入为额定电压值时，负载从零至额定值变动。
