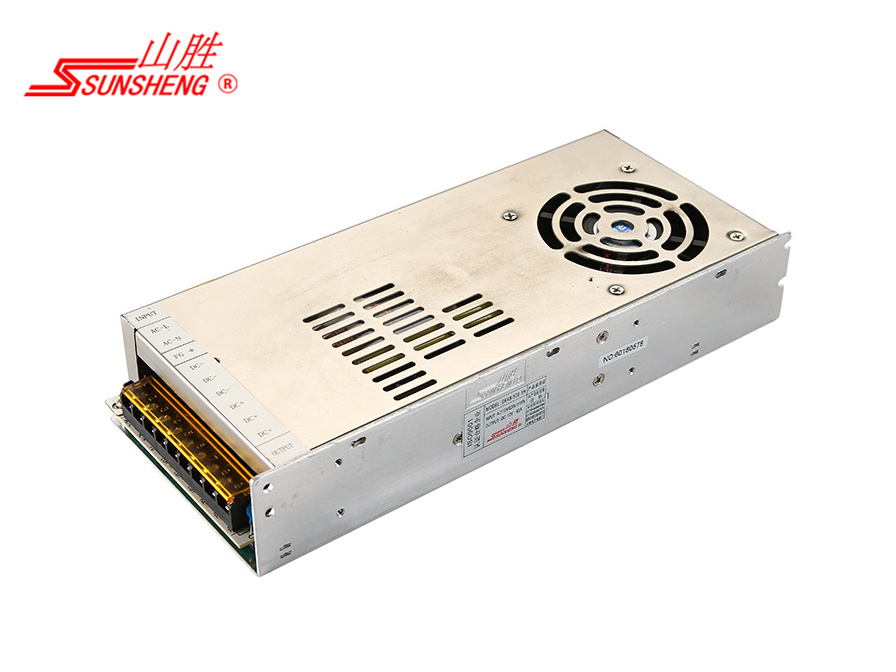

K4型 500W 系列

• 体积小，重量轻。

• 可靠性高，价格低。

• 电路输入电压范围宽。

• 变换效率高，工作温升低。

• 内置滤波电路，对外辐射干扰少。

• 具有基本保护电路，适应环境能力好。

• 4小时、100%全负载老化及全系列功能测试。

参数

型号

特性

SK4B-500-1B

SK4B-500-1H

SK4B-500-1C

额定输出电压

DC24V

DC12V

DC48V

输出接口位置

七位9.5-M4接线端口标示OUTPUT:DC+；DC-

输出电压范围

整定误差：<±1%；可调范围：±10%

额定输出电流

0～22A

0～42A

0～12A

输出电压纹波

Vnor<20mV ；Vp-p100Hz<100mVp-p；Vp-pmax<200mVp-p

Li ; Lo调整率

Line:±0.5%；Load:±0.5%

综合稳压精度

±3%

额定输出功率

≈500W

额定工作效率

≈80%

额定输入电压

额定电压：AC220/110V±15%，动作电压：AC220/110V±30%。接口位置：七位9.5-M4接口标示AC-L，AC-N，FG

额定输入电流

额定电流： AC220V：AC2.5A，电流范围AC2.2A～3.5A；

交流输入频率

额定交流电压频率范围47～63Hz，正弦波

输入冲击电流

工作通电瞬间对供电电网的冲击浪涌电流：开机冷启动最 大值为55A/10mS

输出过载保护

过载保护点约为额定输出电流的108%，保护为限电流降电压方式；短路保护为在线掉电压停机方式，恢复需重置输入

输出欠压保护

欠压保护点约为额定输出电压的10%，保护为在线掉电压停机方式，恢复需重置输入

工作过热保护

过热保护为外壳温度高于约85±3℃，保护为在线掉电压停机方式；自动恢复工作为外壳温度低于约65±3℃

多机串并功能

允许同系列电源实行多机串联使用,但不均流

电源时间参数

预备时间（SETUP TIME）≈200mS；稳定时间（RISE TIME）≈50mS；维持时间（HOLD UP TIME）≈20mS

隔离电压参数

[输入端-输出端：AC1.5KV、输入端-外壳：AC1.5KV、输出端-外壳：AC0.5KV]  50Hz  加电1min：漏电流<5mA

工作温度参数

工作温飘系数约为±0.05[%/℃]；绝对温升系数约为0.13±10%[℃/W]；工作输出为额定功率时,机身绝对温升为35℃±5℃

环境条件参数

储存环境：－20℃～＋85℃；10%～95%RH.。工作环境：－10℃～＋40℃；20%～90%RH.。(视使用环境和功率而不同)

工作散热方式

设计为连续工作制式，风冷散热（使用环境及安装位置差异影响功率使用量）

外观安装尺寸

最 大尺寸：L280×W120×H50mm³；

净重量及外色

共重约1700g；底壳为2.0mm厚铝质，抛光表面处理银亮色；盖壳为0.8mm厚铁质，镀镍表面处理应银亮色

设计标准依据

国标GB-4943；GB-9254

注：1）上述检测指标均在下述条件下测得：输入额定电压及输出额定负载范围内，环境为 25℃、85%RH．，周围无风动状态下

       2） 输出直流电压纹波检测：用一根长为30cm 截面 1mm²一端接有0.1μF及0.47μF电容的平行绞绕线旁路在检测点，分别检测100Hz

             主频纹波最 大峰峰值Vp-p100Hz及综合纹波最 大峰峰值Vp-pmax。

       3）Li电压调整率：负载为额定值时，输入电压在额定范围内变动；Lo负载调整率：输入为额定电压值时，负载从零至额定值变动。
