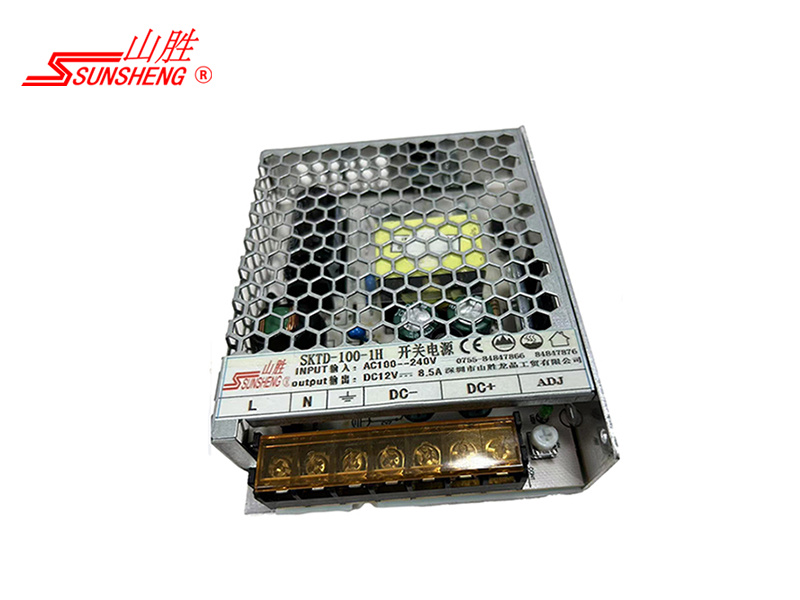

SKTD-100-1H

• 体积小，重量轻。
• 可靠性高，价格低。
• 电路输入电压范围宽。
• 变换效率高，工作温升低。
• 内置滤波电路，对外辐射干扰少。
• 具有基本保护电路，适应环境能力好。
• 4小时、100%全负载老化及全系列功能测试。

特性

型号

参数

SKTD-100-1H

额定输出电压

整定误差：<±2%；可调范围：±10%

输出接口位置

额定值8.5A    范围 0～8.5A

输出电压范围

Vnor<50mv   Vp-p100Hz<50mV；Vp-pmax<120mV

Li ; Lo调整率

Line:±1%；Load:±1%

综合稳压精度

      ±3%

额定输出功率

≈100W

额定工作效率

≈80%(输出功率为额定值)

额定输入电压

额定电压：AC100~240V，接口位置：七位9.5-M4接线端口标示INPUT:AC-L，AC-N，FG

额定输入电流

额定电流：AC0.6A(AC220V)，电流范围AC0.5A～1.2A

交流输入频率

额定交流电压频率范围47～63Hz，正弦波

输入冲击电流

    工作通电瞬间对供电电网的冲击浪涌电流：开机冷启动最 大值为20A/10mS

输入过压保护

输入允许范围AC0～280V；过压保护点AC300V±5V，电源进入不可恢复停机状态

输出过载保护

过载保护点约为额定输出功率的140%-180%，保护为限功率降电压方式

多机串并功能

允许同系列电源实行多机串联使用

电源时间参数

预备时间（SETUP TIME）≈200mS；稳定时间（RISE TIME）≈50mS；维持时间（HOLD UP TIME）≈20mS

隔离电压参数

[输入端-输出端：AC1.5KV、输入端-外壳：AC1.5KV、输出端-外壳：AC0.5KV]  50Hz  加电1min：漏电流<5mA

工作温度参数

工作温飘系数约为±0.05[%/℃]；绝对温升系数约为0.4±10%[℃/W]；工作输出为额定功率时，机身绝对温升为20℃±5℃

环境条件参数

储存环境：－20℃～＋85℃；10%～95%RH.。工作环境：－10℃～＋50℃；20%～90%RH.。(视使用环境和功率而不同)

工作散热方式

设计为连续工作制式，自然冷却散热（使用环境及安装位置差异影响功率使用量）

外观安装尺寸

规格尺寸：L130×W95×H30mm3；

净重量及外色

共重约300g；壳为1.5mm厚铝质

设计标准依据

国标GB-4943   GB-9254

 注：1）上述检测指标均在下述条件下测得：输入额定电压及输出额定负载范围内，环境为 25℃、85%RH．，周围无风动状态下
        2） 输出直流电压纹波检测：用一根长为30cm 截面 1mm2一端接有0.1μF及0.47μF电容的平 行绞绕线旁路在检测点，分别检测100Hz
              主频纹波最 大峰峰值Vp-p100Hz及综合纹波最 大峰峰值Vp-pmax。
       3）Li电压调整率：负载为额定值时，输入电压在额定范围内变动；Lo负载调整率：输入为额定电压值时，负载从零至额定值变动。
