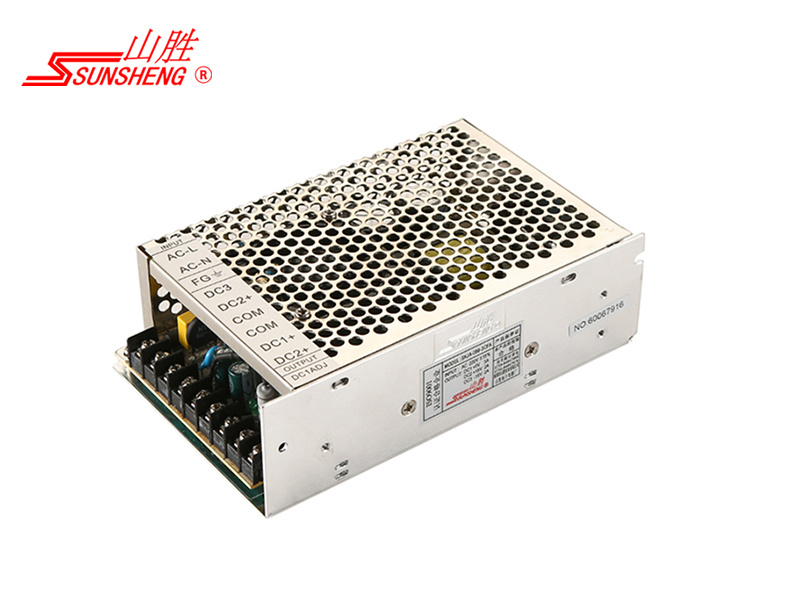

SKJA-080-3CFA

• 体积小，重量轻。

• 可靠性高，价格低。

• 电路输入电压范围宽。

• 变换效率高，工作温升低。

• 内置滤波电路，对外辐射干扰少。

• 具有基本保护电路，适应环境能力好。

• 4小时、100%全负载老化及全系列功能测试。

特性

型号

参数

SKJA-080-3CFA

额定输出电压

DC1：+5V

DC2：+15V

DC3：-15V

输出接口位置

九位8.5-M4接线端口标示OUTPUT:DC3；DC2+；COM；COM；DC1+；DC2+

输出电压范围

整定误差：<±3%；可调范围：±10%

整定误差：<±5%；

整定误差：<±5%；

额定输出电流

额定值5A,电流使用范围0～5A

额定值2A,电流使用范围0～2A

额定值2A,电流使用范围0～2A

输出电压纹波

Vnor<20mV；Vp-p100Hz<50mV；Vp-pmax<80mV

Vnor<80mV；Vp-p100Hz<150mV；Vp-pmax<200mV

Vnor<80mV；Vp-p100Hz<150mV；Vp-pmax<200mV

Li ; Lo调整率

Line:±0.5%；Load:±0.5%

综合稳压精度

±3%

额定输出功率

80W

额定工作效率

≥75%(输出功率为额定值)

额定输入电压

额定电压：AC220±15%，动作电压：AC220±30%。接口：九位9.5-M4接口标示INPUT:AC-L，AC-N，FG

额定输入电流

额定电流： AC220V：AC0.85A，电流范围AC0.6A～1A

交流输入频率

额定交流电压频率范围47～63Hz，正弦波

输入冲击电流

工作通电瞬间对供电电网的冲击浪涌电流：开机冷启动最 大值为20A/10mS

输入电压保护

输入允许范围AC0～280V；过压保护点AC300V±5V，电源进入不可恢复停机状态

输出过载保护

过载保护点约为额定输出电流的110%，保护为限电流降电压方式；短路保护为在线掉电压停机方式，恢复需重置输入

工作过热保护

------过热保护点为85℃±5℃，保护方式为在线停机方式。整机温度低于50±3℃可恢复正常

多机串并功能

允许同系列电源实行多机串并联使用（并机不均流）

电源时间参数

预备时间（SETUP TIME）≈200mS；稳定时间（RISE TIME）≈50mS；维持时间（HOLD UP TIME）≈20mS

隔离电压参数

[输入端-输出端：AC1.5KV、输入端-外壳：AC1.5KV、输出端-外壳：AC0.5KV]  50Hz  加电1min：漏电流<8mA

工作温度参数

工作温飘系数约为±0.05[%/℃]；绝对温升系数约为0.2[℃/W]；工作输出为额定功率时，机身绝对温升为25℃±5℃

环境条件参数

储存环境：－20℃～＋85℃；10%～95%RH.。工作环境： 0℃～＋50℃；20%～90%RH.。(视使用环境和功率而不同)

工作散热方式

设计为连续工作制式，自然冷却散热（使用环境及安装位置差异影响功率使用量）

外观安装尺寸

规格尺寸：L159×W98×H47mm³；最 大尺寸：L160×W100×H48mm³；安装尺寸：L150×W85mm²，L149×W10mm²

净重量及外色

共重约500g；底壳为1.5mm厚铝质，抛光氧化表面处理黑色；盖壳为0.6mm厚铁质，镀镍表面处理黑色

设计标准依据

国标GB-4943；GB-9254

注：1）上述检测指标均在下述条件下测得：输入额定电压及输出额定负载范围内，环境为 25℃、85%RH．，周围无风动状态下

       2） 输出直流电压纹波检测：用一根长为30cm 截面 1mm²一端接有0.1μF及0.47μF电容的平行绞绕线旁路在检测点，分别检测100Hz

             主频纹波最 大峰峰值Vp-p100Hz及综合纹波最 大峰峰值Vp-pmax。

       3）Li电压调整率：负载为额定值时，输入电压在额定范围内变动；Lo负载调整率：输入为额定电压值时，负载从零至额定值变动。
